NJBK9 ST500電動機智能監控器
上海雙旭 NJBK9 ST500 電動機智能監控器
產品概述
NJBK9 ST500 電動機智能監控器是一款集保護、測量、監控、通訊于一體的智能裝置，主要用于三相異步電動機的全面保護與綜合管理，可有效防止電機因過載、斷相、堵轉、接地/漏電、不平衡、欠壓、過壓等故障導致的損壞。
主要技術參數
- 額定電流：1A ~ 800A（具體取決于電流互感器配置）
- 電源電壓：AC 85V ~ 265V / DC 100V ~ 350V
- 模擬量輸入：三相電流、零序電流（接地）、電壓（選配）
- 保護功能：
- 過載反時限保護
- 斷相保護
- 堵轉保護
- 接地/漏電保護
- 電流不平衡保護
- 欠壓/過壓保護（需電壓信號）
- 欠載保護
- 啟動超時保護
- 外部故障保護
- 測量與顯示：三相電流、電壓、功率、功率因數、電能、頻率等（顯示內容取決于型號）
- 輸出接點：繼電器輸出（用于跳閘、報警）、模擬量輸出（4~20mA）
- 通訊接口：標配 RS485，支持 Modbus-RTU 協議
- 工作環境：溫度 -20℃ ~ +55℃，濕度 ≤ 95% RH
- 安裝方式：面板式安裝
使用注意事項
- 正確選型：根據電動機的額定電流、電壓及所需功能選擇對應型號的監控器，并匹配合適變比的電流互感器。
- 規范接線：
- 嚴格按照產品說明書或接線圖進行電源、電流互感器、控制回路的接線。
- 電流互感器二次側不得開路，必須可靠接地。
- 強電與弱電（通訊線）應分開布線，避免干擾。
- 參數設置：
- 上電后，必須根據實際電機銘牌參數和保護需求，準確設置額定電流、保護閾值、延時時間等參數。
- 不正確的參數設置可能導致保護誤動或拒動。
- 測試與調試：正式投入運行前，應進行保護功能模擬測試，確保各保護動作準確可靠。
- 定期維護：定期檢查監控器顯示狀態是否正常，接線端子有無松動，并清理積塵。
- 安全警告：進行安裝、接線、調試或維護前，務必切斷主回路和控制回路的電源，確保安全操作。
- 故障處理：當監控器報警或跳閘時，應先查明故障原因并排除（如過載、斷相等），不可隨意復位或屏蔽保護功能。
- 兼容性：使用通訊功能時，請確認上位機軟件或PLC的通訊協議與波特率等設置與本設備匹配。

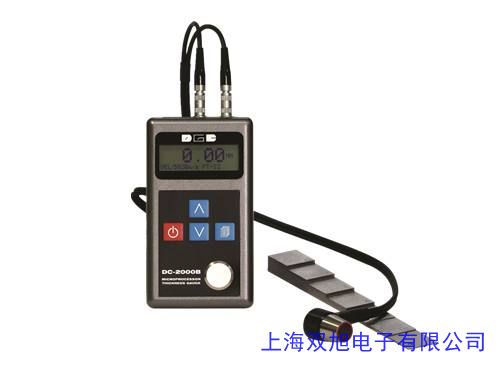

德國KK超聲波測厚儀DM5EBasic/DM5E/DM5EDL     leeb330超聲波測厚儀leeb331超聲波測厚儀 上一篇 超聲波測厚儀 TIME2132超聲波測厚儀（高溫型） 原TT320 http://m.sunkiss.cc/product/d108579.html |
