上海雙旭變頻串聯諧振試驗成套裝置（10KV/35KV電纜交流耐壓試驗資質承裝修試）
產品概述
本裝置專為10kV及35kV電力電纜、GIS、變壓器等高壓電氣設備的交流耐壓試驗設計，符合承裝修試資質規程要求。采用變頻串聯諧振原理，實現高電壓、小電流的耐壓測試，具有體積小、重量輕、輸出波形好、精度高等特點。
產品參數
- 額定容量：根據配置可選（如108kVA, 270kVA等）
- 輸入電源：單相/三相380V±10%，50Hz
- 輸出電壓：0-50kV/0-100kV（可調，取決于電抗器配置）
- 輸出頻率：30-300Hz（自動調諧）
- 頻率分辨率：0.1Hz
- 試驗對象：10kV/35kV電纜、GIS、開關、變壓器等
- 系統測量精度：有效值1.5級
- 品質因數（Q值）：≥30（空載）
- 連續工作時間：額定容量下≥60分鐘
- 保護功能：過壓、過流、閃絡、過熱等全自動保護
使用注意事項
- 操作資質：必須由具備高壓試驗資質的專業人員操作，嚴格遵守《電力安全工作規程》。
- 現場檢查：試驗前檢查所有連接線、接地線是否牢固可靠，設備及被試品周圍安全距離是否符合要求。
- 接地安全：裝置必須可靠接地，接地電阻應≤4Ω。
- 被試品狀態：確保電纜等被試品絕緣表面清潔干燥，且未連接其他無關設備。
- 升壓過程：必須勻速升壓，密切監視電壓、電流值，出現異常應立即降壓并斷電檢查。
- 諧振點：充分利用自動掃頻功能尋找諧振點，避免在非諧振狀態下長時間高壓輸出。
- 環境要求：避免在潮濕、污穢、高溫或劇烈震動的環境中使用。
- 設備維護：定期檢查電抗器、勵磁變壓器等部件的絕緣狀況，保持設備清潔干燥。
資質符合性說明
本裝置的設計、功能及測試方法符合國家能源局《承裝（修、試）電力設施許可證管理辦法》及相關試驗標準（如GB/T 3048.8, DL/T 849等）對10kV/35kV電纜交流耐壓試驗的設備要求，適用于承裝、承修、承試電力設施單位的預防性試驗及交接試驗。

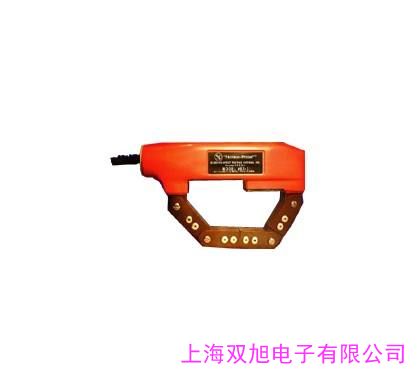

熒光磁粉探傷燈泡125W紫外線熒光探傷燈 熒光磁粉探傷儀燈泡     TCEW-4000A交直流兩用磁粉探傷機 上一篇 磁粉探傷機 檢測儀器 http://m.sunkiss.cc/product/d112821.html |
