TCL-1磁粉探傷儀可配環型探頭鐵道部件探傷檢測試試塊

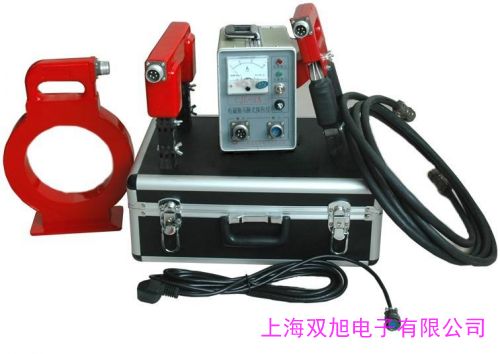

上海雙旭TCL-1磁粉探傷儀與環形探頭鐵道部件探傷檢測試塊介紹
一、 核心產品參數
儀器型號： TCL-1 磁粉探傷儀（便攜式）
配套探頭： 環形探頭（通常指線圈式或磁軛式探頭，適用于軸桿類部件）
輸出電流： 通常為交流或半波整流電流，具體峰值電流值需參考廠家說明書（例如 0-1000A 或更高可調）。
工作方式： 連續法或剩磁法。
電源輸入： 220V AC，50Hz。
靈敏度： 符合或優于相關國家標準（如 GB/T 15822 等），能清晰顯示標準試塊上的缺陷磁痕。
適用部件： 鐵道車軸、車軸頸、螺栓、連桿及其他類似形狀的鐵磁性部件。
二、 鐵道部件探傷檢測試塊
試塊用于系統性能校驗和靈敏度確認，確保探傷結果可靠。
常用類型：
- 標準環形試塊（如B型試塊）： 帶有人工自然缺陷（如鉆孔、槽口），用于檢查探傷儀的綜合性能、探頭磁化效果及磁懸液性能。
- 鐵道專用對比試塊： 可能采用與被檢車軸同材質、同熱處理狀態的試樣，加工有不同深度和規格的人工缺陷（如橫向裂紋），用于日常靈敏度校驗。
使用方法： 將環形探頭套在試塊上，按規程通電磁化并施加磁粉，觀察人工缺陷磁痕顯示清晰度，以驗證設備靈敏度是否達標。
三、 使用注意事項
- 安全第一： 操作前確保儀器接地良好。通電時嚴禁觸碰探頭電極或工件導電部位，防止觸電。遠離易燃易爆環境。
- 設備校驗： 每日開始工作前，必須使用標準試塊校驗系統靈敏度，確認設備狀態正常。
- 工件準備： 被檢鐵道部件表面必須清潔、干燥，無銹蝕、油污及厚層覆蓋物，以免影響磁粉附著和缺陷顯示。
- 磁化規范： 根據部件材質、尺寸和熱處理狀態，嚴格按照工藝卡或標準選擇正確的磁化電流（安匝數）和磁化時間。
- 探頭接觸： 使用環形探頭時，應確保探頭與工件接觸良好、位置合適，避免因接觸不良導致發熱或磁化不足。
- 觀察條件： 缺陷觀察應在足夠的照明下進行（白光強度≥1000 lux，熒光磁粉時使用黑光燈且環境光暗）。
- 退磁： 檢測完畢后，若部件有剩磁要求，必須進行有效退磁。
- 維護保養： 定期檢查電纜、探頭絕緣和連接件。儀器勿進水、油或劇烈摔碰。長期不用應定期通電。
- 人員資質： 操作人員必須經過專業培訓并持有相應資格證書。
注：以上信息基于通用磁粉探傷原理及典型應用總結，具體操作請務必以上海雙旭提供的TCL-1型號官方說明書為準。
