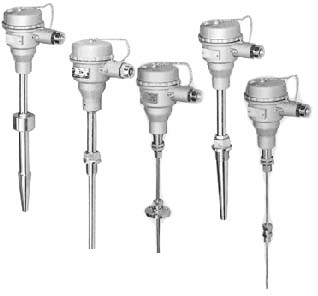

隔爆熱電偶SBWR-2184/440I
以下是上海雙旭電子有限公司生產的隔爆熱電偶SBWR-2184/440I的產品介紹：
產品概述
SBWR-2184/440I是一款集熱電偶與溫度變送器于一體的工業級隔爆型溫度測量儀表。它專為存在易燃、易爆氣體的復雜工業環境設計，可直接安裝于現場設備接線盒內，實現溫度信號的精準采集與穩定傳輸，適用于石油、化工、電力等領域的液體、蒸汽及氣體介質溫度監測。
核心功能與技術特點
-
一體化集成設計
將熱電偶傳感元件與變送模塊高度集成，直接輸出4~20mA標準電流信號5。這不僅簡化了布線結構，還顯著提升了信號遠程傳輸?shù)目垢蓴_能力，避免了補償導線的額外成本。
-
耐環境結構適配
采用硅橡膠或環氧樹脂密封工藝，具備優異的防震、防潮性能，能適應高濕度、強振動的現場工況5。接線盒為高強度鋁合金殼體，結合特殊隔爆結構設計，確保設備在潛在爆炸性環境中安全運行12。
-
精準溫度適配能力
支持寬范圍溫度測量（覆蓋-200℃至+1600℃），內置冷端自動補償功能，有效減少環境溫度偏差對測量結果的影響，保障數據的長期穩定性與較高的精度5。
-
工業場景兼容性
適用于dIIBT4至dIICT6防爆類別環境，可無縫對接顯示儀表、控制系統或計算機平臺，滿足流程工業的實時監控與自動化調節需求2。
典型應用領域
- 化工生產：反應釜、管道介質溫度監控；
- 能源系統：鍋爐、蒸汽熱力設備安全監測；
- 冶金流程：熔煉爐、高溫窯爐溫度控制。
產品價值
SBWR-2184/440I通過結構優化與功能整合，解決了易燃易爆環境中溫度測量的安全性與可靠性難題，為工業自動化系統提供了高效、低維護成本的解決方案。其設計兼顧實用性與兼容性，是高溫高壓工況下長期穩定運行的理想選擇。
注：以上信息綜合自上海雙旭電子有限公司公開產品資料125，具體參數以實際產品技術文檔為準。
隔爆熱電偶
SBWZ-4484，SBWZ-44SI，SBWZ-2484，SBWZ-44SI，SBWR-4284，SBWR-440I，SBWR-2284，SBWR-440I，SBWR-4184，SBWR-440I，SBWR-2184/440I，SBWR-4281/240KI，
WRER-01，WRNK-841n*D，WZPN-631，WZPN-231，WZPN2-431，WRN-230，WZP-120B，WRN2-240A，WZPM-201B，WZCM-201，WRN-240A，WZC-220B，WZPK2-106SA，WREK-841n*D，WRNK-842n*D，WRNK-131，WRNK-231D
隔爆熱電偶是一種溫度傳感器，隔爆熱電偶在化學工業自控系統中應用極廣，隔爆熱電偶通過溫度傳感器， 可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀，對系統施行檢測、調節和控制。
在化工廠，生產現場常伴有各種易燃、易爆等 化學氣體、蒸汽，如果使用普通的熱電偶非常不安全，極易引起環境氣體爆炸。因此，在這些場合必須使用隔爆熱電偶作溫度傳感器，本公司生產的隔爆型熱電偶產品,適用于 dⅡCT6溫度組別區間內的具有爆炸性氣體危險的場所內。
工作原理:
如果由兩種不同成份的均質導體(熱電極)組成閉合回路,當兩端存在溫度梯度時,回路中就有電流通過,那么兩端之間就存在熱電勢( 如下圖所示)
隔爆原理:
利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花、電弧和危險溫度的零部 件都密封在接線盒內，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度不傳到腔外
特 點 :
按符合國際IEC標準的最新防爆規程GB3836設計;
采用兩腔式隔爆結構,更換測溫元件簡便,使用安全可靠
隔爆標志dⅡCT6,適用于ⅡC級以下,引燃溫度T6以上,含爆炸性氣體場合的溫度測量。
注意事項：
維修維護時請斷電操作
