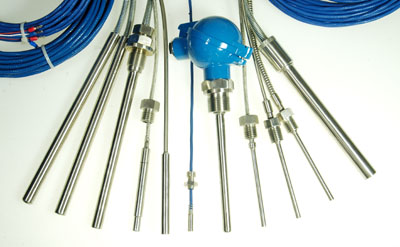

WZP320B/電站測溫用熱電阻WZP-320B
以下是上海雙旭電子有限公司生產的WZP-320B電站測溫用熱電阻的產品介紹：
一、產品概述
WZP-320B熱電阻是專為電站溫度監測設計的工業級測溫元件，采用鉑電阻（Pt100）作為感溫核心，適用于電力系統中高溫高壓環境的精準溫度測量。其雙支結構設計可同時輸出兩路獨立信號，支持冗余監測或雙通道控制，顯著提升系統可靠性25。
二、核心特點
-
耐高壓與穩定性
- 金屬保護管采用1Cr18Ni9Ti不銹鋼材質，具備優異的機械強度和耐腐蝕性，可長期承受電站復雜工況下的高壓、振動及介質腐蝕25。
- 內部絕緣材料與電阻絲組合經特殊工藝加固，確保在高溫環境下電阻值穩定輸出16。
-
精準測溫性能
- 測溫范圍覆蓋 -50～500℃，滿足電站鍋爐、蒸汽管道等關鍵區域的監測需求。
- 鉑電阻感溫元件靈敏度高，熱響應時間短，實時反饋溫度變化25。
-
靈活安裝方式
- 標配活動法蘭或固定螺紋結構（如M27×2螺紋接口），支持垂直或水平安裝，適配電站各類管道和設備開孔25。
- 防護等級符合工業現場防塵、防濺要求，適應戶外及潮濕環境5。
三、應用場景
- 主要領域：火力發電廠鍋爐溫度監控、汽輪機系統、高溫蒸汽管道、變壓器油溫監測等。
- 配套設備：可直接連接顯示儀表、記錄儀或自動化控制系統，實現溫度數據的實時采集與預警15。
四、使用注意事項
- 安裝時需避免機械應力過度作用于保護管，防止變形影響精度。
- 定期校驗電阻值與絕緣性能，確保長期測溫準確性56。
該產品通過優化結構設計與材料選擇，在電站嚴苛環境中平衡了測量精度與耐用性，是電力行業溫度監控的實用解決方案。更多技術細節可參考廠商公開資料25。
電站測溫用熱電阻
WZC-130B，WZP-220B，WZP-221B，WZP-230B，WZP-231B，WZP2-220B，WZP2-221B，WZP2-230B，WZP2-231B，WZP-220AB，WZP2-220AB。WZC-220B，WZC-230B，WZC-220AB，WZP-320B，WZP-321B，WZP-330B，WZP-331B，WZP2-320B，WZP2-321B，WZP2-330B，WZP2-330B，WZC-320B，WZC-320B，WZP-420B，WZP-421B，WZP-430B，WZP-431B，WZP2-420B，WZP2-421B，WZP2-430B，WZP2-431B，WZP-42AB，WZP2-42AB，WZC-420B，WZC-430B，WZP-420B，WZP-421B，WZP-430B，WZP-430B，WZP-431B，WZP2-420B，WZP2-421B，WZP2-430B，WZP2-431B，WZP-42AB，WZP2-42AB，WZP-420B，WZC-430B，WZP-621B，WZP-621AB，WZP-631B，WZP2 -621B，WZP2 -621B，WZP2 -631B，WZP-621B，WZP-631B，WZP-621B，WZP2 -631B，WZP-621AB，WZP2-621AB，WZP-002，WZP-003，WZP-003A，WZCM-201，WZPM-201，WZPM-201，WZP-270S，WZP-26S，WZP-236SB，
量程規格
|
名稱
|
分度號
|
測溫范圍℃
|
精度等級
|
允差Δt
|
|
鎳鉻－鎳硅熱電偶
|
K
|
0～800
|
2
|
±2.5℃或 ±0.75％t
|
|
鎳鉻－銅鎳熱電偶
|
E
|
0～600
|
2
|
±2.5℃或 ±0.75％t
|
|
鉑熱電阻
|
Pt100
|
-200～500
|
B
|
±（0.3＋0.005|t|）
|
注：t為感溫元件實測溫度或實測溫度的絕對值。
□公稱壓力
一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許工作壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。
□熱電偶絕緣電阻
常溫絕緣電阻的試驗電壓為直流500Ｖ。測量常溫絕緣電阻的大氣條件為：溫度15～35℃，相對濕度45％RH，大氣壓力86～106kPa。
對于長度超過1米的熱電偶，它的常溫絕緣電阻值與其長度的乘積應不小于100MΩ•m，
即：Rr•L＞100MΩ•mL＞1m
式中：Rr-熱電偶的常溫絕緣電阻值，MΩ；
L－熱電偶的長度，m。
對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100MΩ。
□熱電阻絕緣電阻
常溫絕緣電阻的試驗電壓可取直流10～100Ｖ任意值，環境溫度應在15～35℃范圍內，相對濕度應不大于80％RH，常溫絕緣電阻值應不小于100MΩ。
□熱電阻允許通過電流
通過鉑電阻的測量電流最大不超過5mＡ。
