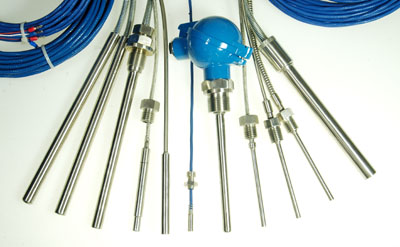

WZP2421B/電站測溫用熱電阻WZP2-421B
以下為上海雙旭電子有限公司生產的電站測溫用熱電阻 WZP2-421B 的產品介紹（基于公開信息綜合整理）：
一、產品定位與核心功能
WZP2-421B 是一款專為電站溫度監測場景設計的裝配式鉑熱電阻。其核心功能是通過感知溫度變化引起的電阻值變化，實現對液體、氣體介質及固體表面溫度的精確測量，典型測溫范圍為 -200℃至600℃ 14。該產品廣泛應用于電力、石油、化工、冶金等工業領域的高溫高壓環境，尤其適用于電站設備的關鍵溫度監控 24。
二、技術特點與結構設計
-
精密測溫原理
采用鉑（Pt100）感溫元件，利用金屬電阻隨溫度變化的物理特性實現高穩定性測量。感溫元件由細金屬絲均勻雙繞于絕緣骨架上，確保在溫度梯度環境中仍能反映介質層的平均溫度 14。
-
模塊化裝配結構
- 采用分體式設計，核心組件（感溫元件、接線盒、安裝固定裝置）可快速分解組裝，便于現場維修與零件更換 14。
- 接口尺寸符合行業通用規范，支持與其他儀表的直接配套使用，互換性強 14。
-
關鍵性能參數
三、電站場景適配性
- 環境耐受能力：保護套管選用工業級材質，可長期承受電站環境的靜態外壓及溫度波動 14。
- 安全防護設計：支持防濺式接線盒選項（部分型號），滿足潮濕、粉塵環境下的絕緣要求（絕緣電阻≥2 MΩ）1。
- 安裝靈活性：提供多種安裝固定配置，適配電站管道、設備表面等復雜工況 24。
四、典型應用場景
- 電站鍋爐、汽輪機、變壓器等設備的實時溫度監控；
- 石化流程中反應釜、輸送管線的溫度安全保障；
- 冶金熔爐、工業窯爐的過熱預警系統 124。
注：以上信息綜合自上海雙旭電子有限公司公開產品資料，具體技術細節可參考其官方說明 124。產品持續優化中，實際性能以最新技術文檔為準。
電站測溫用熱電阻
WZC-130B，WZP-220B，WZP-221B，WZP-230B，WZP-231B，WZP2-220B，WZP2-221B，WZP2-230B，WZP2-231B，WZP-220AB，WZP2-220AB。WZC-220B，WZC-230B，WZC-220AB，WZP-320B，WZP-321B，WZP-330B，WZP-331B，WZP2-320B，WZP2-321B，WZP2-330B，WZP2-330B，WZC-320B，WZC-320B，WZP-420B，WZP-421B，WZP-430B，WZP-431B，WZP2-420B，WZP2-421B，WZP2-430B，WZP2-431B，WZP-42AB，WZP2-42AB，WZC-420B，WZC-430B，WZP-420B，WZP-421B，WZP-430B，WZP-430B，WZP-431B，WZP2-420B，WZP2-421B，WZP2-430B，WZP2-431B，WZP-42AB，WZP2-42AB，WZP-420B，WZC-430B，WZP-621B，WZP-621AB，WZP-631B，WZP2 -621B，WZP2 -621B，WZP2 -631B，WZP-621B，WZP-631B，WZP-621B，WZP2 -631B，WZP-621AB，WZP2-621AB，WZP-002，WZP-003，WZP-003A，WZCM-201，WZPM-201，WZPM-201，WZP-270S，WZP-26S，WZP-236SB，
量程規格
|
名稱
|
分度號
|
測溫范圍℃
|
精度等級
|
允差Δt
|
|
鎳鉻－鎳硅熱電偶
|
K
|
0～800
|
2
|
±2.5℃或 ±0.75％t
|
|
鎳鉻－銅鎳熱電偶
|
E
|
0～600
|
2
|
±2.5℃或 ±0.75％t
|
|
鉑熱電阻
|
Pt100
|
-200～500
|
B
|
±（0.3＋0.005|t|）
|
注：t為感溫元件實測溫度或?qū)崪y溫度的絕對值。
□公稱壓力
一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許工作壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。
□熱電偶絕緣電阻
常溫絕緣電阻的試驗電壓為直流500Ｖ。測量常溫絕緣電阻的大氣條件為：溫度15～35℃，相對濕度45％RH，大氣壓力86～106kPa。
對于長度超過1米的熱電偶，它的常溫絕緣電阻值與其長度的乘積應不小于100MΩ•m，
即：Rr•L＞100MΩ•mL＞1m
式中：Rr-熱電偶的常溫絕緣電阻值，MΩ；
L－熱電偶的長度，m。
對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100MΩ。
□熱電阻絕緣電阻
常溫絕緣電阻的試驗電壓可取直流10～100Ｖ任意值，環境溫度應在15～35℃范圍內，相對濕度應不大于80％RH，常溫絕緣電阻值應不小于100MΩ。
□熱電阻允許通過電流
通過鉑電阻的測量電流最大不超過5mＡ。
